設備管線綜合布置
1、設備間設備，管線綜合布置
在設備、管線參數確定后，設備間機電工程施工前完成深化設計。利用BIM軟件對安裝各專業圖紙進行疊加，找出管線、設備碰撞位置。對于碰撞的管線、設備調整時應遵循以下原則：
1）確定設備和與設備相連的管、配件尺寸及管線進出口位置；
2）排布達到設備進出口處，設備基礎中心線或外邊沿、設備中心線或邊沿、立管中心線、支架、儀表、閥門操作手柄等標高、朝向一致；
3）管線宜靠近梁、墻集中合理布設；
4）設備基礎與墻、設備間排水溝平行或者垂直設置。
質量控制要點：成排成線，部件標高、朝向一致，維護方便，各專業必須依照綜合管線布置圖施工（距離管線彎頭500mm范圍內應設置支吊架）。
工程設備機房BIM綜合布線圖

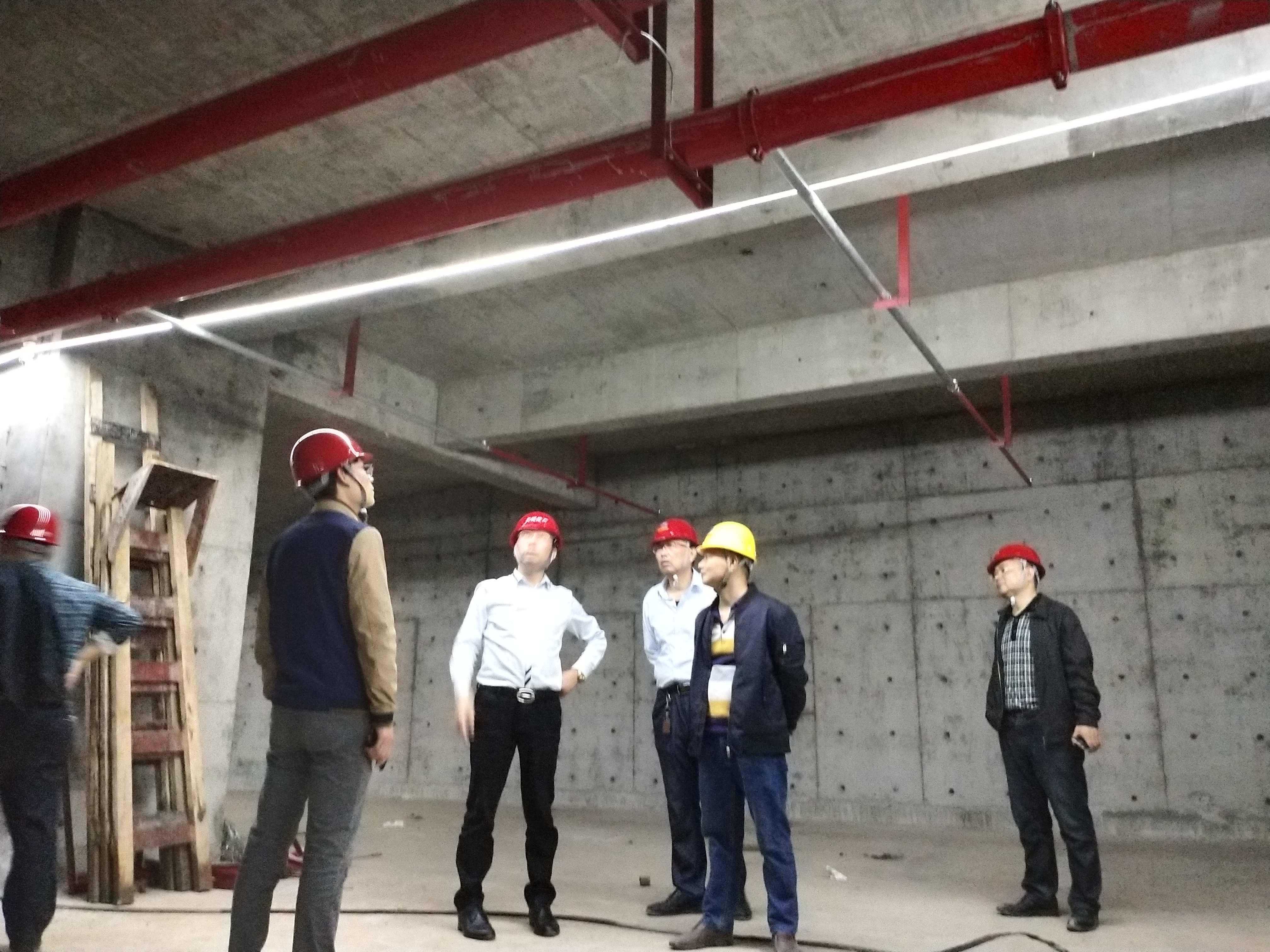

走廊吊頂綜合管線布置，優先采用共用支架。對于碰撞的管線，調整時應遵循以下原則：
1、充分利用吊頂空間，提高走廊凈空尺寸；
2、設備、管線接頭應避開大梁位置，同時考慮貼近吊頂，保證檢修空間；
3、電氣系統避讓水系統，水系統避讓風系統；
4、施工難度小的避讓施工難度大的，橋架布設應便于后期電纜敷設；
5、橋架和水管多層水平布置時，橋架應位于水管上方；高中壓在上，低壓在下，經常檢修的在下；與吊頂表面末端設施連接的管線宜貼近吊頂，減少交叉；
質量控制要點：支架設置合理，管線排布整齊、緊湊、層次清晰，便于檢修。
電氣豎井
根據設計圖紙、橋架容量及尺寸、配電箱尺寸，核對豎井管線設備位置及空洞預留尺寸、位置，進行深化設計電井內設施排布。排布應遵循下列原則：
1）強弱電分開，且相對集中；
2）配電箱應沿墻整齊排列，同范圍箱體下沿標高一致。箱體高度600mm以?xún)?，底邊距?.5m；箱體高度600~800mm，底邊距地1.2m；箱體高度800~1000mm，底邊距地1.0m；箱體高度1000~1200mm，底邊距地0.8m；箱體高度1200mm以上落地安裝；預空間滿足安全距離及檢修空間要求；
3）支架形式應統一，固定牢靠；
4）電井內水平接地支線應敷設到所有管線設備就近位置，與設備連接可靠；
5）電井應設門檻，橋架、插接母線在地面或穿樓板處有不低于50mm的擋水臺，橋架、插接母線穿樓板處應做20~30mm防火封堵，頂部設置防火托板，加裝飾圈。
